輸送帶式真空充氣包裝機

    輸送帶式真空充氣包裝機與臺式真空充氣包裝機的主要區別在于：采用鏈帶步進送料進入真空室；室蓋自動閉合開啟。其自動化程度和生產率均大大提高。當然，與臺式一樣，它同樣需要人工排放包裝袋，并合理地將包裝袋排列在熱封條的有效長度內，以便于順利實現真空及亢氣封合。

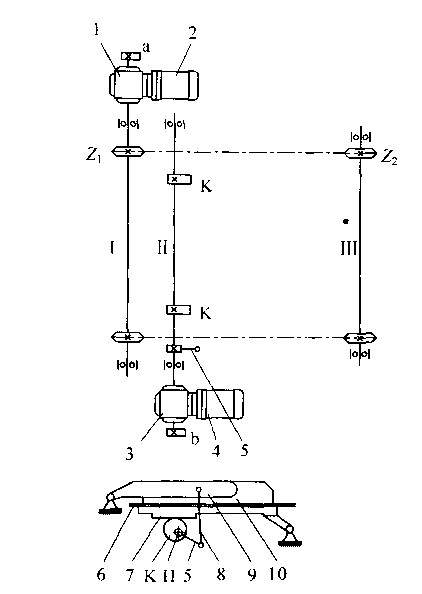

    下圖輸送帶式真空充氣包裝機的外形圖，它主要由輸送帶、真空室蓋、機體、傳動系統、真空充氣系統、水冷與水洗系統以及電氣系統組成。整臺機體的操作面可按需要傾斜布置。以適應粘液、半流體、粉料等物品的包裝。

    輸送系統是輸送帶式真空充氣包裝機的主體部分，如圖所示，輸送系統主要由輸送帶構成，輸送帶一般由耐磨夾橡膠制造，采用分段裝配的形式，相互間以鉸鏈聯接。每一段輸送帶構成一個包裝工位，如圖示有5段輸送帶，即此機有5個包裝工位供循環使用。每段輸送帶上裝配有相同的構件，分別為包裝袋承托調整裝置、袋口夾持充氣裝置等。

    包裝袋承托調整裝旨如圖中所示，直角形托板用于承托包裝袋的尾部，根據包裝袋的長度可調整托板與封合膠座之間的距離。由圖示可見，托板的下邊開有長縫形缺口，在長度方向上左右各一條，分別穿過一條塑料導向條。當按動
壓塊的上部，壓縮彈簧，壓塊將統銷鈾13順時針轉動，解除對導向條lI的壓合，于是可以順利前后移動托板。當松開壓塊時，在彈簧力的作用下，壓塊將導向條壓緊在托板上，使托板難以沿導向條滑動。

    包裝袋口由壓桿夾持在封合膠座處，此機的熱封部件裝在室蓋上，當室蓋合上時，熱封部件剛好與封合膠座對應。需要充氣時，可利用充氣管座上的充氣管嘴進行。
