401型小包薄膜包裝機安裝及機械傳動

(一)401型小包薄膜包裝機安裝調整   以802自動儲煙柜輸出軌的高度為基準來調校401型小包薄膜包裝機的輸人軌高度，并通過卡槽與儲煙柜的排出導軌臂連接起來，此時應注意保證401輸入軌的高度和802輸出軌的高度等高，以避免當卡槽卡人時儲煙柜的排出導軌臂在受力后產生變形，以350型硬盒包裝機為基準，調校401型小包薄膜包裝機和其平行。并通過防震墊上的千斤螺釘調整其水平，在如圖位置用水平儀檢查。然后用4顆聯接螺釘將401型小包薄膜包裝機和802自動儲煙柜連接起來。

注意:機器支撐在4塊防震墊上，各防震墊的負荷應均勻，以防機體變形。要在機體上盡可能多的點上檢查水平。

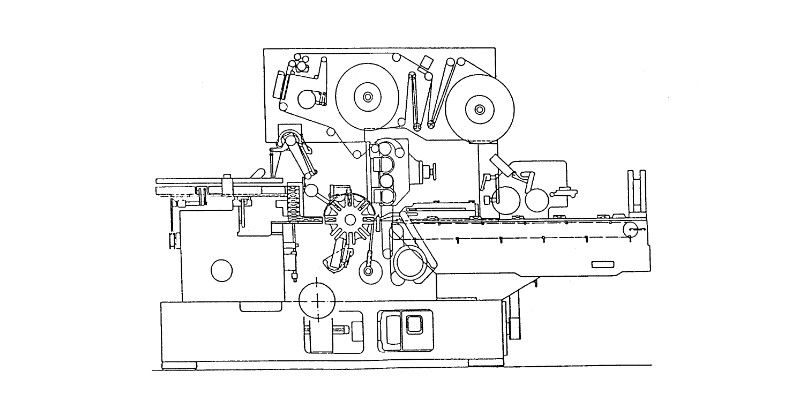

(二)機械傳動   401型小包薄膜包裝機由立勵磁的直流分路繞線式電機提供驅動力。主電機 (2)通過定時皮帶 (3)帶動主傳動軸 (1)，主傳動軸 (1)將動力分配成5路。     主傳動軸上的齒輪系 (10)傳動軸 (15)，軸 (15)通過傘齒輪體 (12)帶動定時皮帶 (11)。定時皮帶 (11)驅動分離輪 (13)和傳送輪 (14)2路 ，主傳動軸上的錐齒輪副 (8)帶動偏心圓盤 (16)和連桿 (17)，拖動行走架 (18)和輸人推送器 (19)作往復直線運動。
