包裝機械設備的部分機構的結構組成

這篇文章就是主要介紹包裝機械設備的成型器、牽拉供送薄膜、切斷卷筒包裝材料機構的結構組成。

1、成型器機構
（1）翻成型器：其由外表為翻狀，內表面為圓形或方形的工作曲面組成。用于平張搭接縱封三面封口扁平袋成型。薄膜由后一根導輥引入，經翻曲面滑入加料管１和成型筒２的間隙間，在這一過程中，薄膜自然卷合成圓筒狀。
（2）三角板成型器：利用成型器形狀，迫使平張薄膜對折成型，由銳角三角板與Ｕ形立桿 （或平行輥）連接在基板上而成，用于對接縱封三面或四面封口成型。
（3）Ｕ形成型器：其成型原理同三角板成型器，由三角板和其圓滑連接的Ｕ形導槽及側向導板組成，是三角板成型器的變異形式。單膜受力情況適用袋形規格與應用范圍均優于三角板成型器。
（4）象鼻成型器：兼備翻和三角板成型器的工作原理，是Ｕ形成型器的改進型。象鼻成型器兩邊都帶有護邊，目的是防止成型器曲面過長而導致薄膜貼合不良跑偏，影響翻折制袋，用于單張單膜對接縱封三面封口扁平袋成型。其運動阻力小，充填距離短，對材料適應性強，設計、制造較易，但不能適應袋形規格變化，相同袋形規格的結構尺寸較翻成型器大，多用于立式包裝機。
（5）Ｖ形成型器：它是平張單膜對合成型器的形式之一，由Ｖ形缺口導板、導輥和雙道縱封輥組成。適用于四面封口扁平袋成型，對材料和袋形規格的適應性強，運動阻力小，常用于立式包裝機或單位小包裝。
（6）截取成型器：通常由封底器、截切裝置、牽引導輥等構件組成，可有多種結構組合方式。用于筒狀單膜橫封二面封口扁平袋成型。常用于制袋-充填-封口機的聯動裝置。

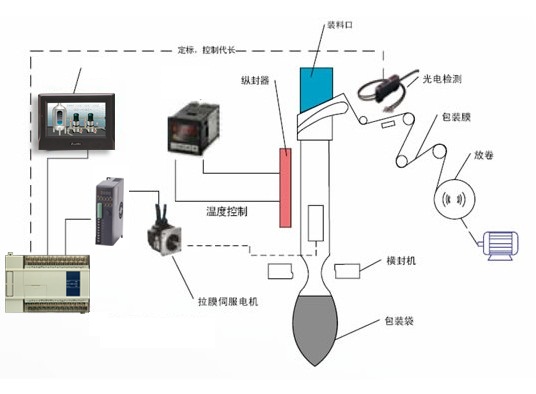

2、薄膜牽拉供送機構
（1）膠輥式拉膜機構：這種機構結構較簡單，由傳動系統控制主動齒輪轉動，從而帶動拉膜輥和壓緊輥完成拉膜。其袋長的控制和調整主要通過控制主動齒輪的轉動角度完成。該機構一般不采用光電控制裝置控制袋長，主要應用在全自動液體軟包裝機中。
（2）滾輪式拉膜機構：這種拉膜機構靠一對滾輪的對滾，利用滾輪與包裝材料之間的摩擦力進行拉膜。滾輪的驅動方式有凸輪擺動式、離合制動式和步進電機式等幾種。
（3）真空抱環拉膜機構：真空抱環裝在翻式成型器下面、充填管外側，通過抱環上下運動和真空的吸附與釋放而完成拉膜。在機械機構作用下，抱環始終沿充填管上下往復運動，當抱環運行至料筒上端時，抱環內被抽真空，使充填管外部的薄膜與抱環內壁緊緊地吸附在一起，此時抱環下行將薄膜一起拉下，同時送膜輥送膜以減小拉力。
（4）氣動式拉膜機構　參見圖中橫向熱封器，該拉膜機構一般具有三種功能，即完成上下拉袋、在拉袋過程中完成橫封以及封口后切斷。
（5）同步齒形帶式拉膜機構　該機構是在充填筒兩側對稱安裝兩組同步齒形帶，齒形帶轉動時靠摩擦完成拉膜。同步齒形帶與充填筒和薄膜之間的壓力可由彈簧或氣提供。

3、卷筒包裝材料的切斷機構

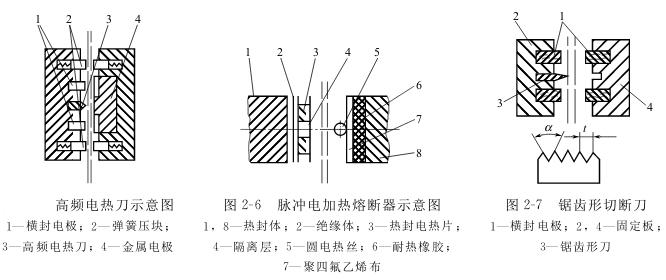

卷筒包裝材料的切斷方式有熱切和冷切兩類，一般切斷和橫封是同時完成的。熱切有高頻電熱刀和脈沖電加熱熔斷兩種，冷切用鋸齒形切斷刀。
